如何調整鋰電池保護板的保護電壓

鋰電池保護板的保護電壓可調嗎？

鋰電池保護板的保護電壓通常是可調的。保護電壓的設定可以通過相應的配置或調節來實現。不同型號和設計的鋰電池保護板可能具有不同的調節方式和范圍，但大多數保護板都提供了調整保護電壓的選項。用戶可以根據具體需求和電池規格，在合理的范圍內進行調節，以適應不同的使用場景和要求。

12V鋰電池保護板電路圖-鋰電池保護板工作原理及短路

12V鋰電池保護板，16串磷酸鐵鋰電池保護板，18650電池保護板，線路板廠在雙面線路板設計時都會優先考慮鋰電池保護板工作原理，電池之都帶大家看一個單節電芯的鋰電池保護板原理，希望能起到舉一反三的作用。鋰電池保護板根據使用IC，電壓等不同而電路及參數有所不同，下面以DW01 配MOS管8205A進行分布，其中包括其鋰電池保護板的正常工作行為。

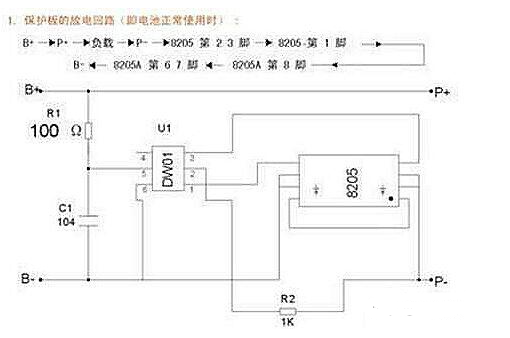

鋰電池保護板工作原理

當電芯電壓在2.5V至4.3V之間時，DW01 的第1腳、第3腳均輸出高電平（等于供電電壓），第二腳電壓為0V。此時DW01 的第1腳 、第3腳電壓將分別加到8205A的第5、4腳，8205A內的兩個電子開關因其G極接到來自DW01 的電壓，故均處于導通狀態，即兩個電子開關均處于開狀態。此時電芯的負極與保護板的P-端相當于直接連通，保護板有電壓輸出。

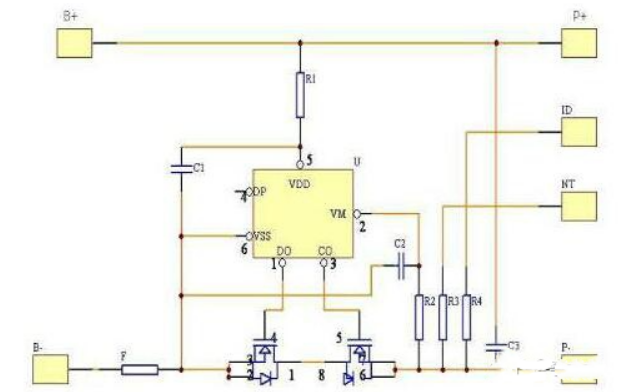

保護板短路保護控制原理

12V鋰電池保護板圖在保護板對外放電的過程中，8205A內的兩個電子開關并不完全等效于兩個機械開關，而是等效于兩個電阻很小的電阻，并稱為8205A的導通內阻， 每個開關的導通內阻約為30mU 03a9共約為60mU 03a9，加在G極上的電壓實際上是直接控制每個開關管的導通電阻的大小當G極電壓大于1V時，開關管的導通內阻很小（幾十毫歐），相當于開關閉合，當G極電壓小于0.7V以下時，開關管的導通內阻很大（幾MΩ），相當于開關斷開。電壓UA就是8205A的導通內阻與放電電流產生的電壓，負載電流增大則UA必然增大，因UA0.006L&TImes;IUA又稱為8205A的管壓降，UA可以簡接表明放電電流的大小。上升到0.2V時便認為負載電流到達了極限值，于是停止第1腳的輸出電壓，使第1腳電壓變為0V、8205A內的放電控制管關閉，切斷電芯的放電回路，將關斷放電控制管。換言之DW01 允許輸出的最大電流是3.3A，實現了過電流保護。

12v鋰電池保護板怎么接線

12V鋰電池保護板的接線方式通常遵循以下步驟：

首先，確保你已經了解了保護板的具體型號和規格，并且明白它所提供的功能和特性。

根據保護板上的標記或說明書，找到VIN（充電輸入）、VOUT（負載輸出）、BAT+（電池正極）和BAT-（電池負極）等引腳。

將充電器的正極連接到VIN引腳上，將充電器的負極連接到GND引腳上，以進行電池的充電。

將負載（如電機、LED燈等）的正極連接到VOUT引腳上，將負載的負極連接到GND引腳上，以從電池中獲取電力并驅動負載。

確保連接正確無誤后，仔細檢查一遍所有的接線，確保沒有短路或錯誤的連接。

不同的保護板可能會有不同的接線方式，請按照相應的說明書或標記進行操作。
