判斷三極管工作狀態的方法

三極管具有三個工作狀態，分別是截止?fàn)顟B(tài)、放大狀態、飽和狀態。根據三極管的管腳電壓判斷三極管工作狀態的方法如下：

（1）NPN型三極管判斷方法：

對于NPN型三極管，如果電壓滿足：集電極>基極>發射極為放大狀態；如果發射極>基極，則為截止?fàn)顟B(tài)；如果發射極<基極，但集電極<基極，則為飽和狀態。

圖1

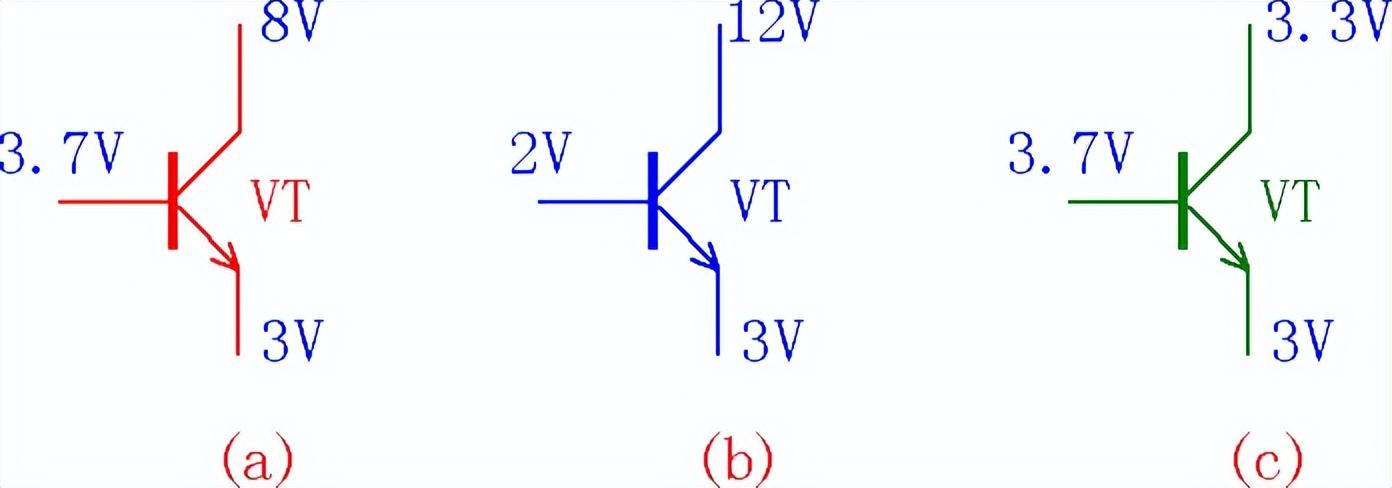

如圖1（a）所示，三極管基極電壓=3.7V，發射極電壓=3V，集電極電壓=8V，所以集電極>基極>發射極，所以該三極管為放大狀態。

如圖1（b）所示，三極管基極電壓=2V，發射極電壓=3V，集電極電壓=12V，所以發射極>基極，所以該三極管為截止?fàn)顟B(tài)。

如圖1（c）所示，三極管基極電壓=3.7V，發射極電壓=3V，集電極電壓=3.3V，所以發射極<基極，但集電極<基極，所以該三極管為飽和狀態。

（2）PNP型三極管判斷方法：

對于PNP型管，如果電壓滿足：集電極<基極<發射極才處于放大狀態；如果發射極<基極，則為截止?fàn)顟B(tài)；如果發射極>基極，但是集電極>基極，則為飽和狀態。

圖2

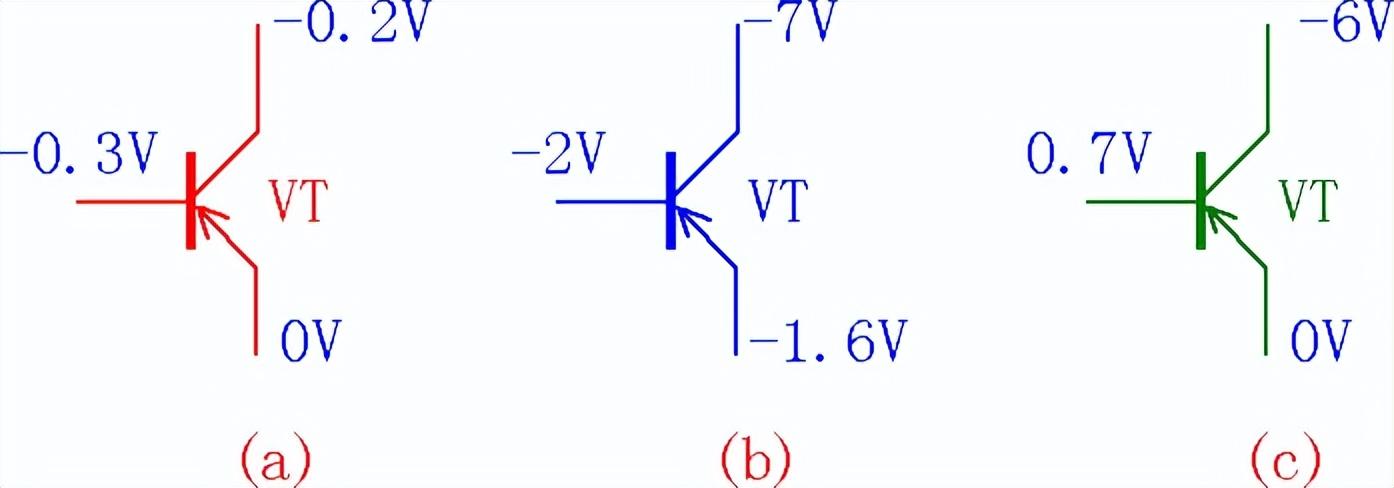

如圖2（a）所示，三極管基極電壓=-0.3V，發射極電壓=0V，集電極電壓=-0.2V，所以發射極>基極，但是集電極>基極，所以該三極管為飽和狀態。

如圖2（b）所示，三極管基極電壓=-2V，發射極電壓=-1.6V，集電極電壓=-7V，所以集電極<基極<發射極，所以該三極管為放大狀態。

如圖2（c）所示，三極管基極電壓=0.7V，發射極電壓=0V，集電極電壓=-6V，所以發射極<基極，所以該三極管為截止?fàn)顟B(tài)。
