三極管電路分享：單結晶體管的等效電路

單結晶體管是一種特殊的電子元件，可以用來實現弛張振蕩，圖1給出的是一個典型電路。電路利用了單結晶體管的負阻特性，其工作原理如下：電容C在接通電源時經R1充電，其電壓逐漸上升，達到單結晶體管的導通電壓時，eb1 導通，并進入負阻狀態，C經eb1 和R3 迅速放電，當C的電壓降到一定值時，eb1之間電阻迅速增大，單結管恢復阻斷狀態，此后C又開始充電并重復上述過程，形成周期振蕩。

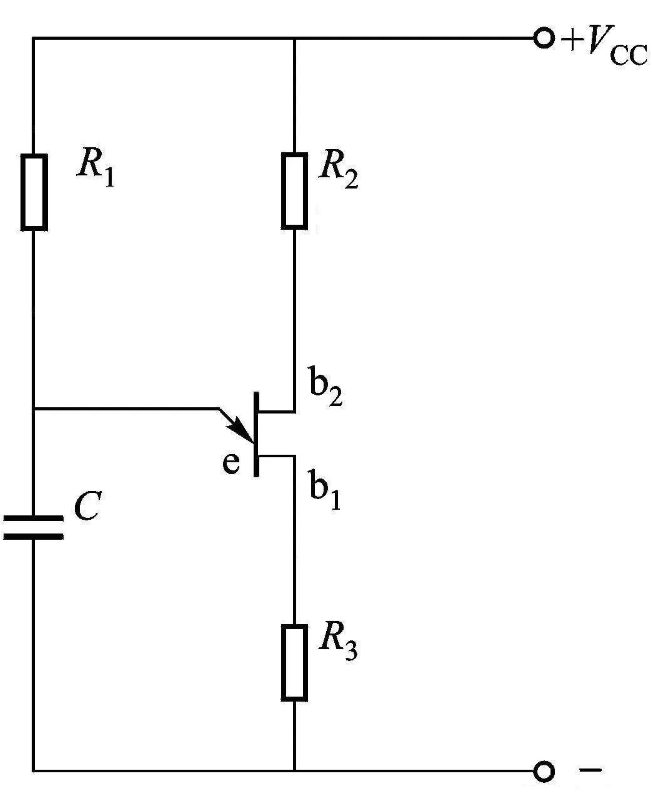

圖1 單結晶體管弛張振蕩電路但是單結晶體管的價格較高，我們可以利用兩個三極管(一個npn型和一個pnp型)搭建一個等效電路來實現單結晶體管的功能，見圖2所示。圖中Q2的基極接Q1的集電極，而Q2的集電極接Q1的基極，其實是構成了一個可控硅。當電路接通時，C1通過R3充電，當電壓達到一定數值(Q2的基極電位為4.5伏，發射極電位超過基極0.6V左右時)Q2會導通，由于Q1和Q2之間的正反饋，Q1和Q2會迅速同時導通。C1通過Q1Q2和R4迅速放電，之后Q1和Q2進入截止?fàn)顟B(tài)，C1再次充電，從而實現周期振蕩。

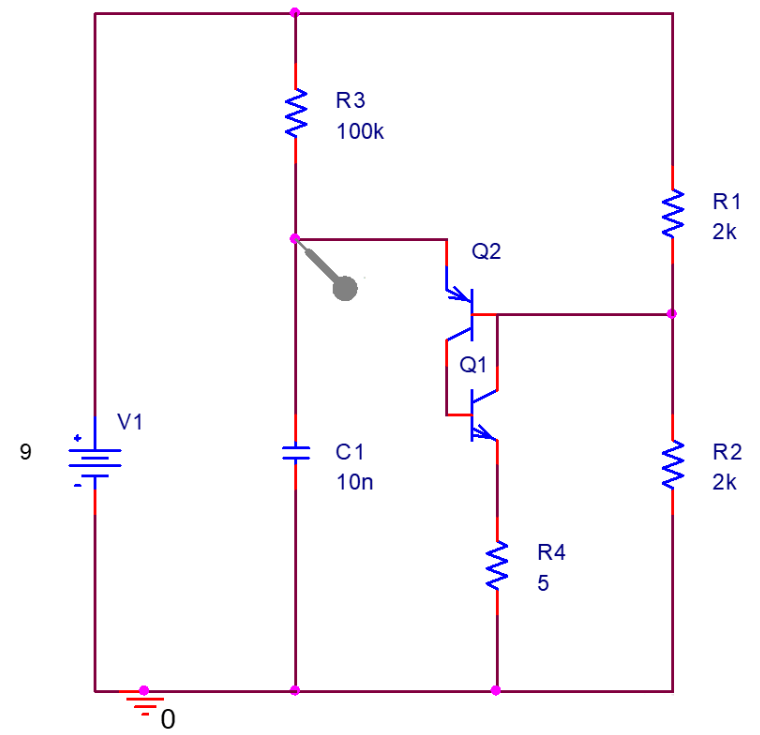

圖2 利用兩個三極管構成的弛張振蕩電路圖3給出了仿真結果，可以看出電路確實產生了周期振蕩，頻率約為1.4k。值得說明的是，為了更容易產生振蕩，R3的阻值應該取較大的值。

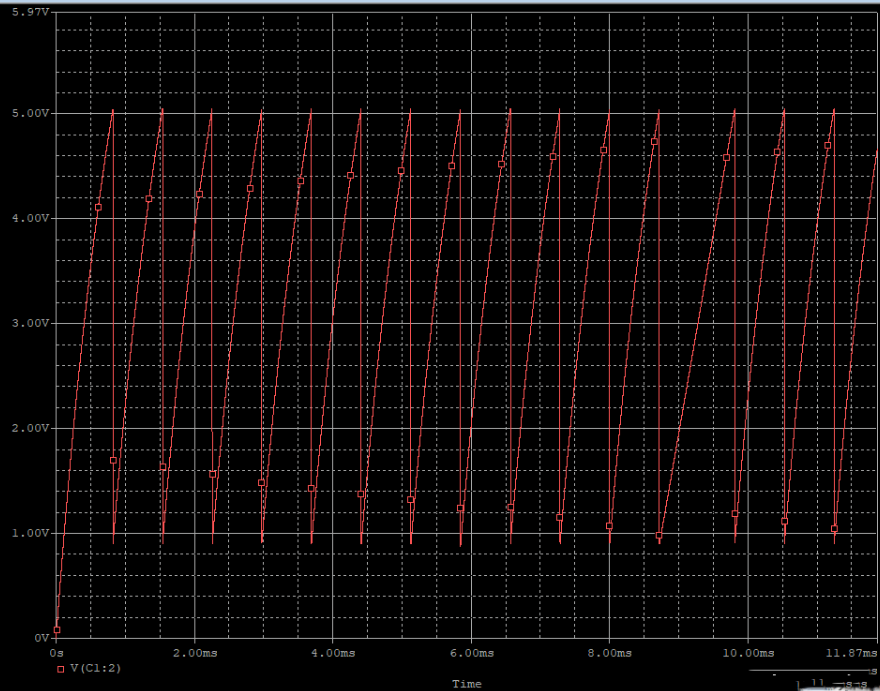

圖3 仿真得到的電容C1兩端的電壓波形(鋸齒波)
