穩壓二極管與三極管簡易測試電路圖介紹

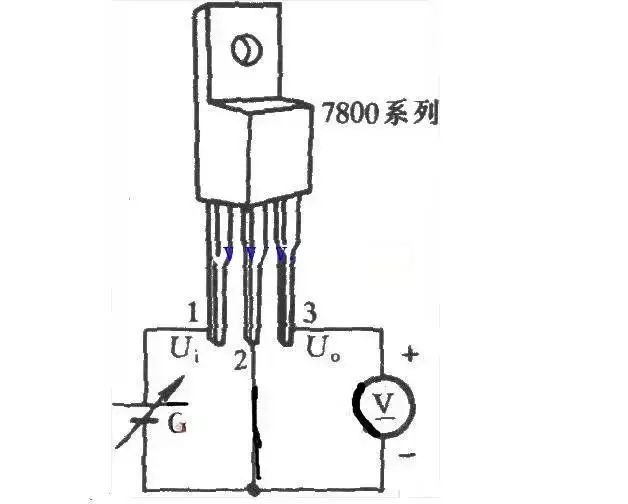

三端穩壓集成電路工作性能測試電路圖

在三端穩壓器的①、②腳加上直流電壓(圖中是用可調的直流電源G)，加時一定要注意G的極性，Ui應比穩壓器的穩壓值U。至少要高2V，但最高不可超過35V。將萬用表打在直流電壓擋，測量穩壓器的③腳與②腳之間的電壓值，則為該穩壓器的穩定電壓。

穩壓二極管工作性能速測電路

如圖，VT1、VT2等組成無穩態自激多諧振蕩器，其振蕩頻率由C1、R2、R3、C2等決定。本振蕩器周期在4秒左右。當VT2輸出高電平時，經VD整形，VT3導通，并通過發光二極管H1、電阻R6限流，觸發雙向晶閘管VS。正常的晶閘管VS立即導通，發光二極管H2發光；

當VT2輸出為低電平時，VD、VT3截止，VS截止，H2不亮。H1、H2同步閃爍，證明晶閘管是好的；若H1閃爍而H2總是熄滅的，表示VS內部斷路；當H2常亮，則說明VS內部擊穿；

當H1、H2都不閃爍，表明VT1、VT2電路不起振。此電路也可測量二極管，測量時將二極管正極插入X1，負極插入X2，H2亮則待測管是好的；反向再插，H2應不亮。這個電路還可測量三極管。

將三極管的基極插入X3，發射極插入X2，集電極插入X1，如果正常，則H1、H2同步閃爍。
