來源：壹芯微 發布日期
2022-02-14 瀏覽：-STM32F103R8T6TR中文資料PDF介紹與封裝
STM32F103R8T6TR包含以72MHz頻率運行的高性能ARMCortex-M332位RISC內核、高速嵌入式存儲器(高達128KB的閃存和高達20KB的SRAM)，以及連接到兩條APB總線的各種增強型I/O和外圍設備。此器件提供兩個12位ADC、三個通用16位定時器和一個PWM定時器，以及標準和高級通信接口：最多兩個I²C和SPI、三個USART、一個USB和一個CAN。2.0至3.6V電源。它可用于–40至+85°C溫度范圍和–40至+105°C擴展溫度范圍。一套全面的省電模式允許設計低功耗應用。STM32F103R8T6TR包括六種不同封裝類型的器件：從36引腳到100引腳。
| 制造商 | 意法半導體 |
| 制造商產品編號 | STM32F103R8T6TR |
| 供應商 | 意法半導體 |
| 描述 | IC 單片機 32BIT 64KB FLASH 64LQFP |
| 詳細描述 | ARM®Cortex®-M3series微控制器IC32-位72MHz64KB(64Kx8)閃存64-LQFP(10x10) |
| 類別 | 集成電路(IC)嵌入式-微控制器 |
| 系列 | STM32F1 |
| 工作溫度 | -40°C~85°C(TA) |
| 安裝類型 | 表面貼裝型 |
| 封裝/外殼 | 64-LQFP |
| 供應商器件封裝 | 64-LQFP(10x10) |
| 基本產品編號 | STM32F103 |

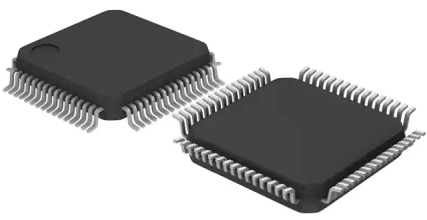

STM32F103R8T6TR
| 零件狀態 | 在售 |
| 核心處理器 | ARM®Cortex®-M3 |
| 內核規格 | 32-位 |
| 速度 | 72MHz |
| 連接能力 | CANbus，I²C，IrDA，LIN，SPI，UART/USART，USB |
| 外設 | DMA，電機控制PWM，PDR，POR，PVD，PWM，溫度傳感器，WDT |
| 輸入/輸出數量 | 51 |
| 程序存儲容量 | 64KB(64Kx8) |
| 程序存儲器類型 | 閃存 |
| RAM大小 | 20Kx8 |
| 電壓-供電(Vcc/Vdd) | 2V~3.6V |
| 數據轉換器 | 模數16x12b |
| 案例/包裝 | LQFP |
| 引腳數 | 64 |
| 核心架構 | 手臂 |
| 數據總線寬度 | 32乙 |
| 頻率 | 72兆赫 |
| 最大頻率 | 72兆赫 |
| 最高工作溫度 | 85°C |
| 最大功耗 | 444兆瓦 |
| 最大電源電壓 | 3.6V |
| 最低工作溫度 | -40°C |
| 最小電源電壓 | 2V |
| 標稱電源電流 | 1.7µA |
| A/D轉換器數量 | 2 |
| ADC通道數 | 16 |
| I2C通道數 | 2 |
| 定時器/計數器的數量 | 4 |
| USART通道數 | 3 |
| 打包 | 卷帶式(TR) |
| 看門狗定時器 | 是的 |
| 屬性 | 描述 |
| RoHS狀態 | 符合ROHS3規范 |
| 濕氣敏感性等級(MSL) | 3(168小時) |
| REACH狀態 | 非REACH產品 |
| 無鉛 | 無鉛 |
| 輻射硬化 | 不 |
ARM32位Cortex™-M3CPU內核
72MHz最大頻率，1.25DMIPS/MHz(Dhrystone2.1)性能在0等待狀態內存訪問
單周期乘法和硬件除法
回憶
64或128KB閃存
20KBSRAM
時鐘、復位和電源管理
2.0至3.6V應用電源和I/O
POR、PDR和可編程電壓檢測器(PVD)
4至16MHz晶體振蕩器
內部8MHz工廠修整RC
內部40kHzRC
用于CPU時鐘的PLL
用于RTC的32kHz振蕩器，帶校準功能
低電量
睡眠、停止和待機模式
用于RTC和備份寄存器的VBAT電源
2個12位、1μsA/D轉換器(最多16個通道)
轉換范圍：0至3.6V
雙采樣和保持能力
溫度感應器
DMA
7通道DMA控制器
支持的外設：定時器、ADC、SPI、I²C和USART
多達80個快速I/O端口
26/37/51/80個I/O，全部可映射到16個外部中斷向量和幾乎全部5V容錯
調試模式
串行線調試(SWD)和JTAG接口
7個定時器
三個16位定時器，每個定時器具有多達4個IC/OC/PWM或脈沖計數器和正交(增量)編碼器輸入
具有死區時間生成和緊急停止功能的16位電機控制PWM定時器
2個看門狗定時器(獨立和窗口)
SysTick定時器24位遞減計數器
多達9個通訊接口
多達2個I²C接口(SMBus/PMBus)
多達3個USART(ISO7816接口、LIN、IrDA功能、調制解調器控制)
多達2個SPI(18Mbit/s)
CAN接口(2.0B有源)
USB2.0全速接口
CRC計算單元，96位唯一ID
包裝是ECOPACK®
電機驅動
應用控制
醫療和手持設備
PC和游戲外圍設備
GPS平臺
工業應用
PLC
逆變器
打印機
掃描儀
報警系統
視頻對講機和HVAC

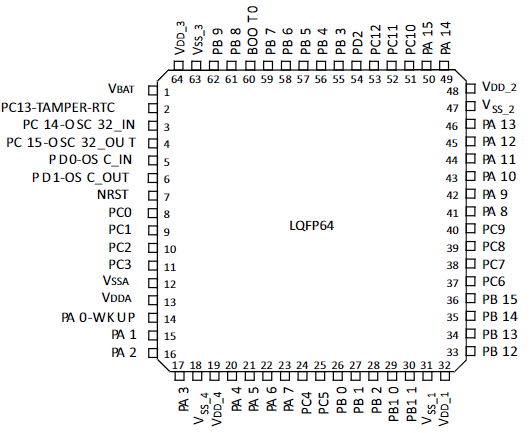

STM32F103R8T6TR符號

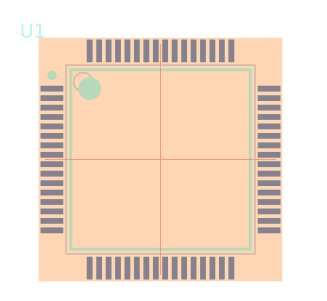

STM32F103R8T6TR腳印

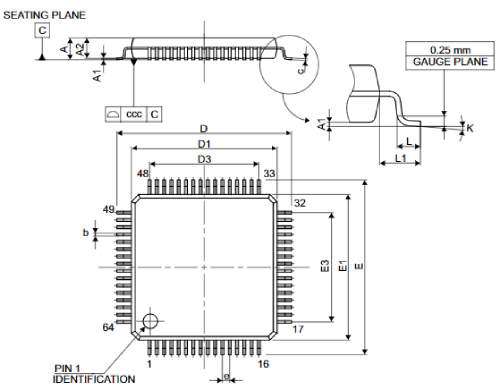

STM32F103R8T6TR封裝
| 型號 | 制造商 | 品名 | 描述 |
| STM32F103R8T6 | 意法半導體 | 微控制器 | 32位,電機控制,ARM皮質-M3,72MHz,64KB,20KB,64引腳,LQFP |
| STM32F103R8T7TR | 意法半導體 | 微控制器 | USB，CAN，7個定時器，2的ADC，9個通信接口 |
