單鍵自鎖開關

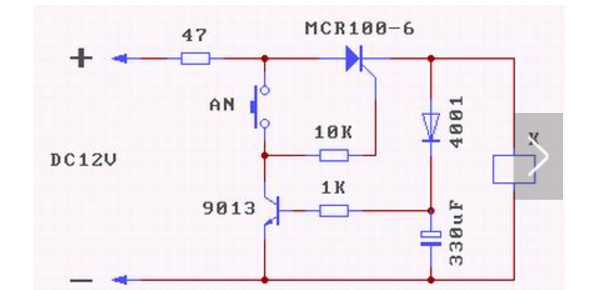

單鍵自鎖開關說明

1、上電不動作。

2、按鈕按下后再釋放，繼電器吸合。

3、按鈕長按時，繼電器釋放，松開后繼電器吸合。

4、按鈕點按時：繼電器釋放 ←→ 吸合循環動作。

5、因?yàn)?7Ω電阻有壓降，繼電器可以用DC9V的。

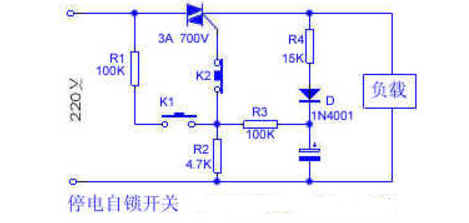

9：簡單的停電自鎖開關

電網供電正常時，它象普通開關一樣使用。按一下K1，220V交流電經R1和R2分壓給雙向可控硅提供一觸發電壓，使雙向可控硅導通。可控硅導通后，在電源電壓正半周期間，少量電流經R4、D向C充電，同時經R3、R2分壓觸發可控硅；在負半周期間，C向R3和R2放電并觸發雙向可控硅，這樣使雙向可控硅繼續導通，保證負載正常工作。一旦電網突然停電，C上的電荷經R3和R2放電。在電網恢復供電后，由于K1常開，C上又無電壓，不能使雙向可控硅觸發導通，電路呈斷開自鎖狀態，因此沒有電流流過負載。只有重按一下K1，負載才能正常工作，從而有效地防止了因斷電后恢復供電造成的浪費和事故。常閉按鈕K2用于正常供電情況下關斷電路。
