穩壓管穩壓電路參數與限流電阻如何選擇

穩壓管穩壓電路的關鍵是合理選擇電路元件的相關參數，保證穩壓管工作在正常范圍內。本文將介紹相關電路元件的參數選擇。

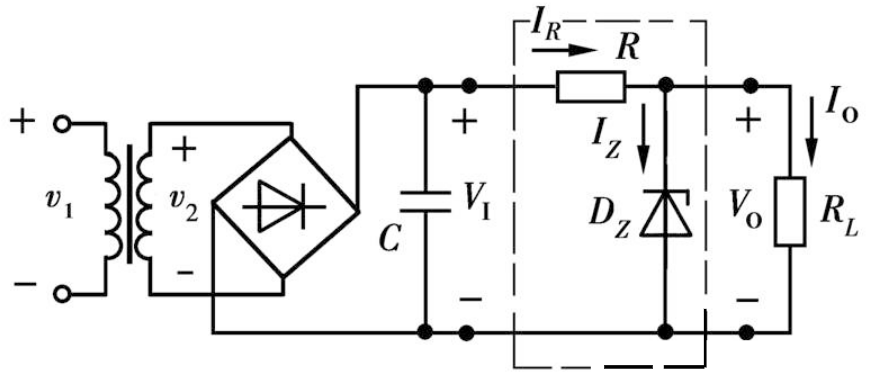

穩壓管穩壓電路

首先，負載輸出電壓Vo，負載電阻的變化范圍（RLmin和RLmax），根據電阻變化范圍就可以得出負載電流ILmin和ILmax，輸入電壓V1的波動范圍（一般按照±10%）是我們應該提前確定的。

穩壓電路輸入電壓V1

V1的選擇大都根據經驗選擇，一般當輸出電壓Vo確定后，按照下式：

V1=（2~3）Vo

來選擇V1大小，當V1確認后，反推可選擇整流濾波電路的參數，以及變壓器等參數。

穩壓管

穩壓管穩壓電路中，穩壓管電壓Vz=Vo，由穩壓管穩壓原理可知：△Iz≈-△IL，所以穩壓管工作在穩壓區的電流變化范圍應該大于負載電流的變化范圍，不然將使穩壓管電流超出工作范圍，不能正常工作，這樣就得到公式：

Izmax-Izmin>ILmax-ILmin

此時需要注意兩個極端情況：空載和滿載

空載時：Iz=IR,即流過穩壓管的電流就是流過限流電阻的電流。

滿載時：Iz>Izmin，這樣才能保證穩壓管正常穩壓。

為保證穩壓管最大穩定電流Izm留有一定的余量，一般按照公式：

Izm≥ILmax+Izmin考慮，

限流電阻R

限流電阻參數的選擇是穩壓管工作在穩壓區的關鍵，此電阻額定選擇可以從兩個方面來考慮。

穩壓管流過的最小電流Izmin>穩壓管的最小穩定電流Izmin；

穩壓管流過的最大電流Izmax<穩壓管的最大穩定電流Izmax；

綜合得出：Izmin≤Iz≤Izmax

而我們知道：

IR=（V1-Vz）/R；

Iz=IR-IL;

當電網電壓最低即V1最低且負載電流最大時，此時流過穩壓管的穩壓電流最小，即

Izmin=IRmin-ILmax=（V1min-Vz）/R-ILmax≥Iz（手冊中的Iz，穩壓管最小穩定電流）；

由此得出穩壓管電路限流電阻的上限：

Rmax=（V1min-Vz）/（Iz+ILmax）；式中ILmax=Vz/RLmin。

當電網電壓最高即V1最大且負載電流最小時，流過穩壓管的電流最大，即

Izmax=IRmax-ILmin=（V1max-Vz）/R-ILmin≤Izm（手冊中的Izm即穩壓管最大穩定電流）；由此得到穩壓管電路限流電阻的下限：

Rmin=（V1max-Vz）/（Izm+ILmin）；式中ILmin=Vz/RLmax。

據此可得出限流電阻R的上下限，從而選定電阻阻值，阻值確定后，根據電流可確認電阻功率，這樣就確定了電阻型號。

穩壓管穩壓電路也存在缺陷，比如輸出電流較小，并且輸出電壓固定不能調節，這使得其應用場合受到限制，一般用在輸出電流小，輸出電壓固定的穩壓電路中。
