1、同相放大器

運放的同相放大器形式，它的輸出信號與輸入信號的相位相同，即：同一時刻的極性是相同的。

同相放大器的電路形式，如下圖所示：

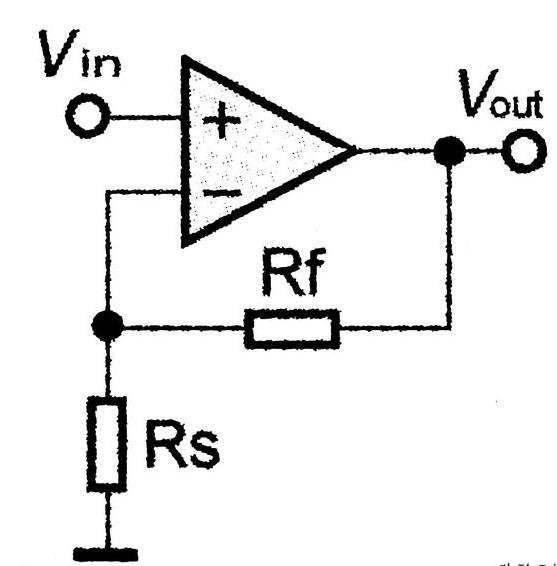

運放的同相放大器形式

同相放大器的增益，由Rf和Rs決定，并且總是大于1。

增益K計算公式如下：

K=1+Rf/Rs

同相放大器，施加的反饋方式是電壓串聯負反饋，這種負反饋具有增大輸入電阻、降低輸出電阻的作用。

然而，反饋深度又決定了輸入電阻、輸出電阻的改變程度。

當Rs的阻值接近無窮大時，同相放大器的增益無限接近1，此時的效果等效為電壓跟隨器，此時把Rf減小到0，性能基本不變，此時，電壓跟隨器的電路形式如下圖所示：

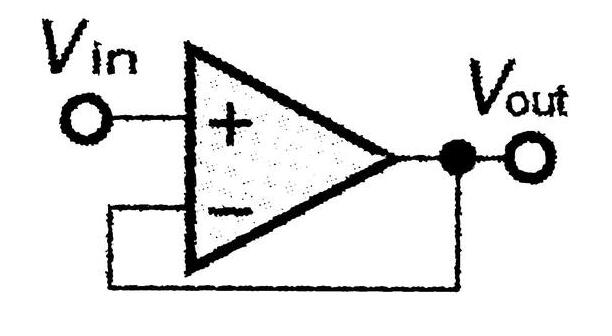

運放的電壓跟隨器形式

電壓跟隨器，通常用在高阻抗電路與低阻抗負載之間的匹配，起到緩沖/隔離的作用。

由于電壓跟隨器，有很深的負反饋，獲得的緩沖/隔離作用遠勝于單個分立元件組成的電壓跟隨器。

2、反相放大器

運放的反相放大器形式，它的輸出信號與輸入信號的相位相反，即：同一時刻的極性是相反的。

反相放大器的電路形式，如下圖所示：

運放的反相放大器形式

反相放大器的增益，由Rf和Rs決定，增益可以小于1、等于1、大于1。

增益K計算公式如下：

K=-Rf/Rs

式中的‘負號’表示輸出極性與輸入極性相反。

反相放大器，施加的反饋方式是電壓并聯負反饋，這種負反饋，能減小輸入和輸出電阻的作用。

然而，反饋深度又決定了輸入電阻、輸出電阻的改變程度。

由于負反饋的作用，運放的反相輸入端成為交流電位與地相等的虛地。

利用這個虛地，反相放大器可以成為多個輸入信號疊加的加法器。

運放的加法器形式，如下圖所示：

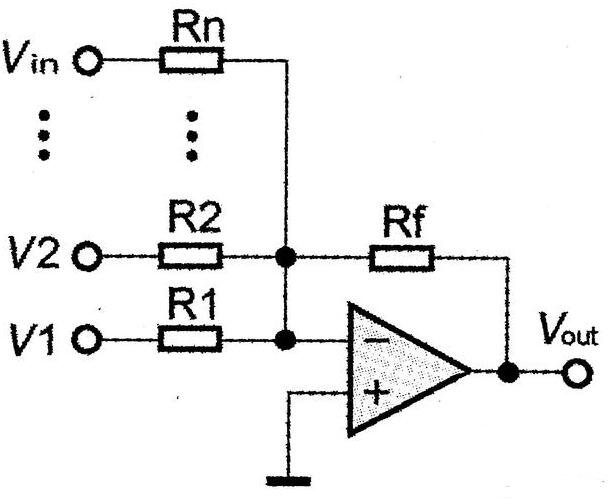

運放的加法器形式

加法器的輸出信號Ao≈-Rf·（1/R1·V1+1/R2·V2+。。.+1/Rn·Vn）

可見，輸出信號是各個輸入信號按比例疊加的結果，電阻R1至Rn可以分別控制各個輸入信號的混合比例。

加法器在多路信號的混合上有著很多的應用。

反相放大器，在單管放大電路上也有一樣的用法，如下圖所示：

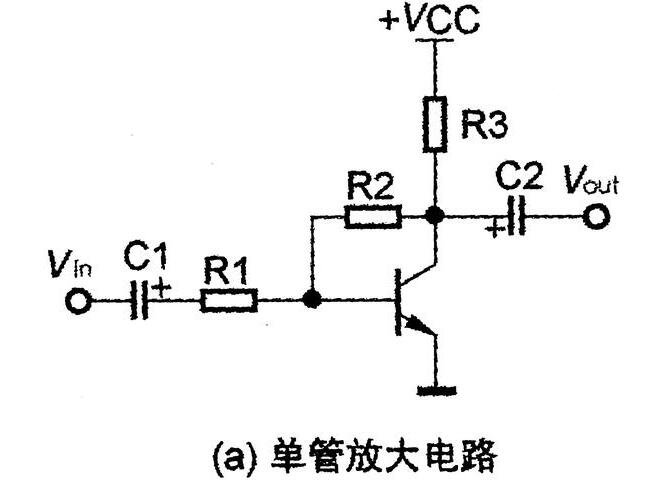

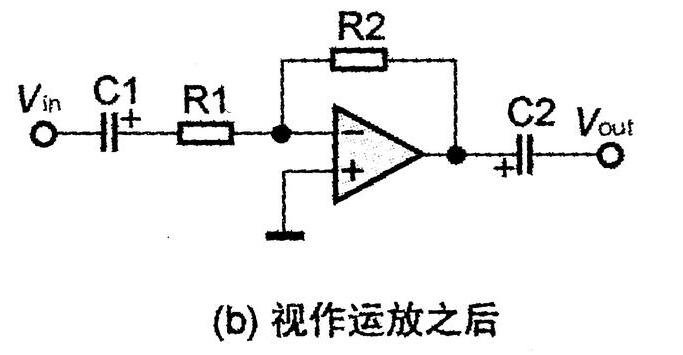

單管與運放組成的反相放大器對比

3、積分器

如果把反相放大器的電阻Rf用電容Cf替換，此時就變成了一個積分器。

如下圖所示：

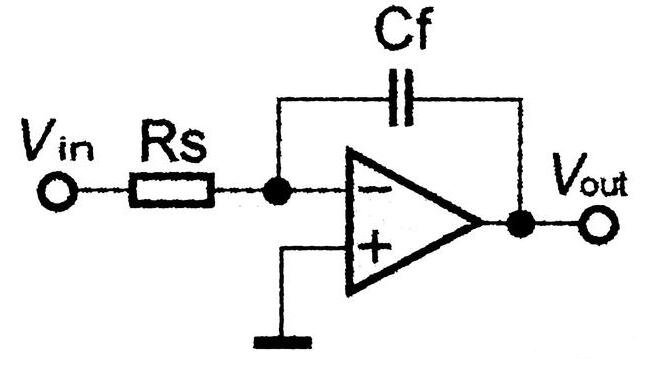

積分器

積分器，實質上等效于一個低通濾波器，濾波器的截止頻率fo的計算公式如下：

fo=1/2π·Cf·Rs

當輸入頻率等于fo時，積分器的增益等于1。

當輸入頻率低于fo時，積分器的增益以6dB/oct的斜率，隨著輸入頻率的降低而升高，直到達到運放的開環增益為止。

積分器常用于取出信號中的直流分量。

如果使用單純RC型低通濾波器，來獲得同樣的效果，電容取值要比積分器的Cf大得多，需要的容量大概是開環增益值乘以Cf這個數值，這幾乎不能實現，或者是造價太高了。

因此積分器，被大量用在伺服系統中，有些音頻放大器，就是利用運放的積分器，組成DC伺服電路，以便讓放大器的直流偏移電壓控制在最小值。
