整流橋是怎么把交流電變成直流電的呢？

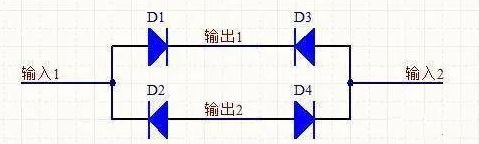

今天就給大家詳細說一下，為了便于理解專門給大家畫了一個原理圖。

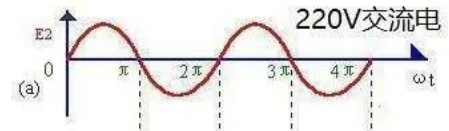

輸入1和輸入2是交流電的兩個輸入端，至于電壓波形既有大于0的部分也有小于0的部分，具體波形參考一下下圖

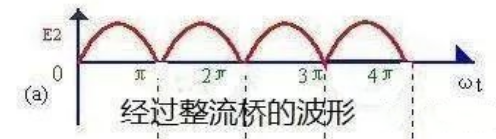

當此時電壓位于X軸的上半部分時，假設輸入1接的是電網的火線，二極管D1和D4導通，當電壓位于X軸的下半部分時D2和D3導通，盡管此時電壓是負的，但是流到輸出1上的電流仍舊是正的，所以這個整流橋可以把位于負半周期的電壓折合到X軸的上方，這樣電壓波形就變成了下圖中的這種

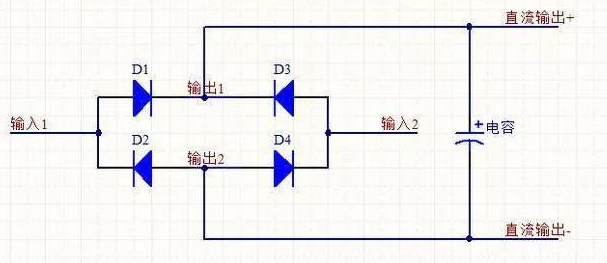

此時從交流和直流的定義上可以判斷交流電變成了直流電，但是這種直流電的波形是不能被人接受的，因為它的電壓波動太大了，這就需要我們對這個電壓進行濾波，一般最簡單的方法可以在輸出端加一個電容，因為我們知道電容具有通交隔直的作用，所以可以用電容來進行濾波，具體的接法大家參考一下下面的原理圖

用電容濾除之后的波形相對于純直流還是有一定的波動的，但是做到真正的沒有波動的直流電是很困難的，所以如果對電源要求不嚴格就可以采用這種方法。

注：上面電路適用于原理講解，真正應用電路還是有點差別
