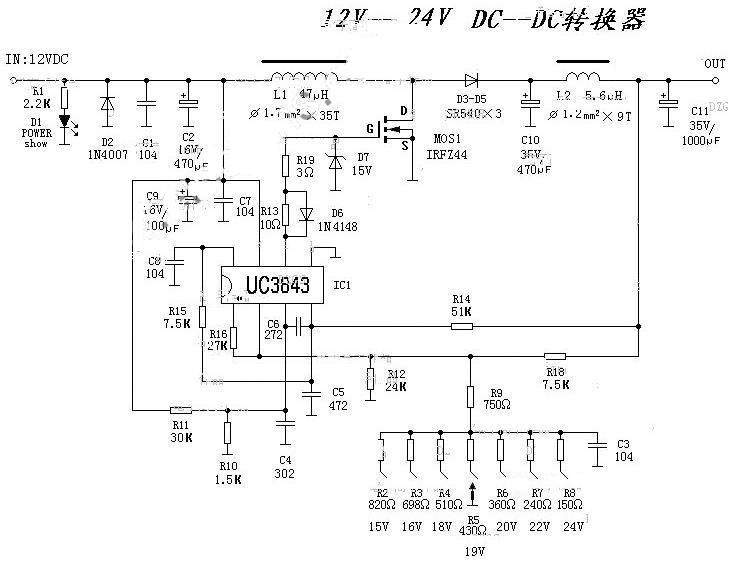

直流變換器電路圖12V轉24V介紹

改變一下電阻，即可改變成15V、16V、18V、20V、22V、24V等不同類型電壓值。

L1用直徑2cm的磁環,1.7的聚酯漆包線緊密穿繞35匝,然后用硅橡膠密封,否則容易產生滋滋聲。

同時還要注意線路的走向,否則也會產生滋滋聲和因走線產生的自激引起場效應管發熱和損壞,有條件的可以用UC3843的貼片元件。

L2可用廢舊的節能燈上的磁環緊密繞制,無特殊要求。

MOS1可用75NF75、60N06、IRF2807（電瓶車控制器里面的功率管）。

此電路可在15--24V之間任意選擇,如走線合理,元器件選擇合理一般無須調試即可正常工作。
