直流電源延時電路圖解析

直流電源延時電路圖（一）

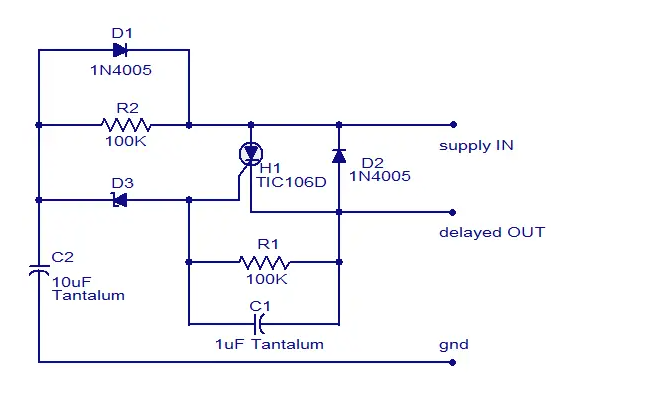

此處顯示的電路圖是基于SCR的簡單直流電源延遲電路。該電路非常方便，可用于許多應用。該電路的工作原理非常簡單。當施加輸入電源時，電容器C2通過電阻R2充電，當電容器兩端的電壓剛好超過齊納二極管D3的擊穿電壓時，它發生故障并觸發SCRH1，延遲電源將在延遲OUT端子處可用。

電路必須組裝在高質量的PCB上。

齊納二極管的額定電壓必須為輸入電源電壓的一半。

電路的電流容量取決于SCR，這里是4A。

直流電源延時電路圖（二）

在設計電子電路時。有時希望在合上開關后，電源延遲一會再接通。例如在有輸出的設備上，希望設備工作穩定后再輸出。在音頻放大器中，要等待放大器穩定后再接通揚聲器等等。

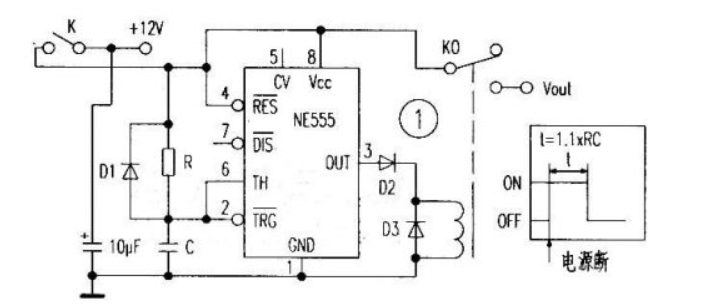

圖1就是這樣的延遲電路。使用了時基電路555作定時器，驅動繼電器，在電源開關被合上后延遲一段時間。再接通或斷開電路。延遲時間由電容器C和電阻R確定，當R=100kQ2.C=10uF時，延遲時間約1.1秒。

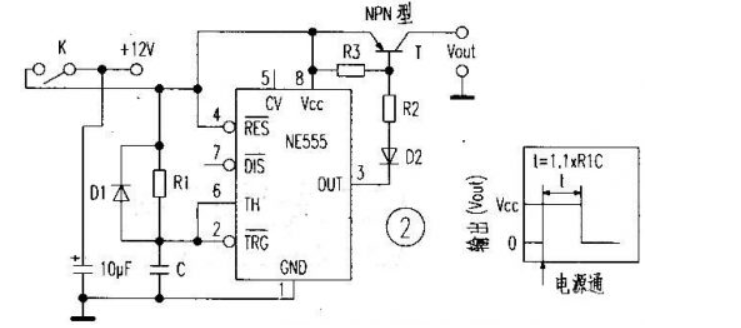

當不希望使用繼電器時，可利用晶體管來延遲直流電壓的接通。電路如圖2所示。

在圖1、圖2的電路工作時只要手動開關K接通+12V電源由NE555組成的單穩態電路工作，其③腳輸出高電平。在圖1電路中，由繼電器觸點K與Vout接通+12v電源供外接負載使用∶在圖2電路中，當晶體管T（PNP型）導通，其Vout與+12V電源接通，供外接負載使用。

直流電源延時電路圖（三）

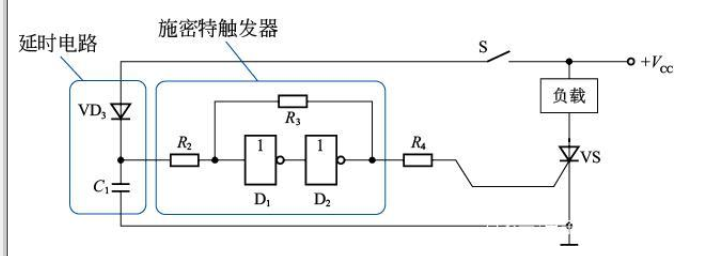

圖1-21所示為直流延時切斷開關電路，采用單向晶閘管控制，直流電源供電，包括二極管VD 3 與電容 C 1 構成的延時電路，非門D 1 、D 2 以及電阻 R 2 、 R 3 構成的施密特觸發器整形電路，單向晶閘管VS構成的控制電路和負載等組成部分。

直流延時切斷開關電路的工作原理是，接通電源開關S后，電源+ V CC 經VD 3 使 C 1 迅速充滿電。 C 1 上電壓由D 1 、D 2 等構成的施密特觸發器整形處理后，經電阻 R 4 觸發單向晶閘管VS導通，負載工作。這個過程非常迅速，可理解為接通電源開關S后負載立即工作。

切斷電源開關S時，由于電容兩端電壓不能突變， C 1 上電壓仍為“1”，施密特觸發器輸出電壓也仍為“1”，單向晶閘管VS因觸發電壓存在而保持導通狀態，負載繼續工作。

這時， C 1 上電壓開始經 R 2 和D 1 輸入端放電。隨著放電的進行， C 1 上電壓不斷下降。一定時間后，當 C 1 上電壓下降到施密特觸發器的負向閾值電壓時，施密特觸發器翻轉，輸出電壓變?yōu)?ldquo;0”，單向晶閘管VS因失去觸發電壓而截止，負載才停止工作。

C 1 的放電時間就是該電路的延時切斷時間。由于CMOS非門的輸入阻抗很高，放電過程十分緩慢，因此采用較小的電容器即可獲得較長的延時時間。改變 C 1 的大小可以改變延時時間。
