基于7805三極管的可調穩壓電路圖分析

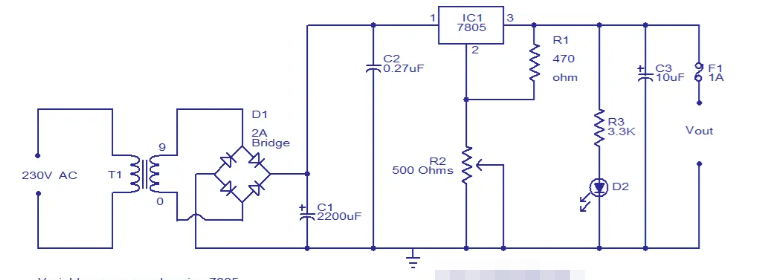

7805做可調穩壓電路圖（一）

本電路圖顯示了如何從固定的5V穩壓器IC12制造5V至7805V可變直流電源。這是通過添加兩個電阻R1和R2來實現的，如圖所示。當電阻R1和R2相加時，7805輸出電壓的公式變?yōu)閂out=V固定+{R2［（V固定/R1）+I待機］}，其中V固定=5V，I待機=V固定/R1。通過改變POTR2，您可以在5V和12V之間調節輸出電壓。

該電路可以組裝在vero板上。

T1可以是230V初級、9V/5A次級降壓變壓器。

7805必須安裝散熱器。

F1可以是1A保險絲。

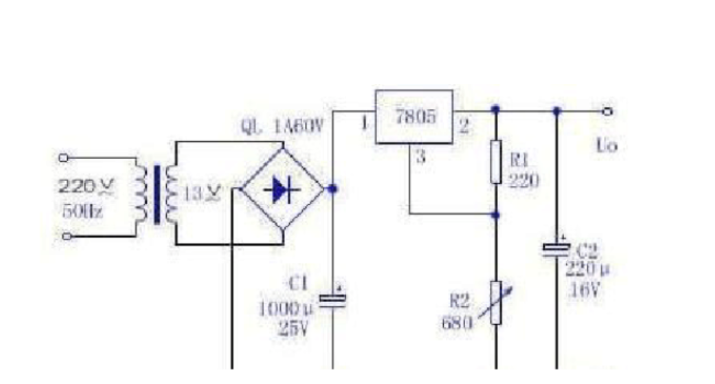

7805做可調穩壓電路圖（二）

7800系列三端穩壓集成電路廣泛用于各種電子電器電路中用作電源穩壓，它的輸出電壓是固定的，但s對外圍電路稍作改動就可以是一個不錯的連續可調穩壓電源，用作實驗檢修之用完全可行。

制作之前需了解∶7800系列三端穩壓器按輸出電流區分有三種系列，分別是78LO0系列最大輸出電流0.1A;78MO0系列最大輸出電流0.5A;7800系列最大輸出電流1.5A。三端穩壓器輸入輸出壓差要大于2V。7805-7818的最高輸入電壓不能超過35V，7820-7824最高輸入電壓不能超過40V。

這里選用7805制作了一個5V~12V連續可調的直流穩壓電源實例。圖中R1、R2的取值決定了輸出電壓的可調范圍，按翔圖示取值可在5~12V穩壓范圍內實現輸出電壓連續可調。

最高輸出電壓受三端穩壓器最大輸入電壓及最小輸入輸出壓差的限制，7805最高輸入電壓為35V，輸入輸出壓差要保持在2V以上，因此該電路中國穩壓器的直流輸入電壓約為15V，u該電路的輸出電壓最大值設定為12V。

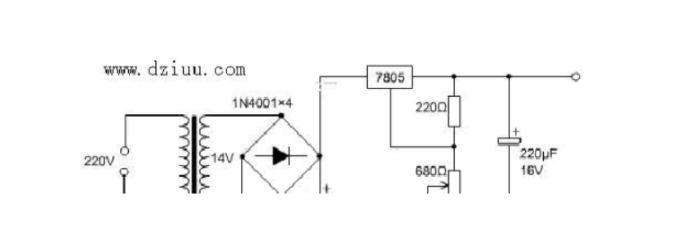

7805做可調穩壓電路圖（三）

平時在做一些小東西是難免要用到5V到12V之間的直流電源，所以自己制作一個簡單的穩壓電源是很有必要而且也很實用，電路很簡單，利用7805的穩壓效果做個可調電源：

圖中R1取220Q，R2取680Q滑動變阻器，主要用來調整輸出電壓。輸出電壓UosUxx（1+R2/R1），該電路可在5~12V穩壓范圍內實現輸出電壓連續可調。

由該電路實踐證明：（1）R1為固定電阻值，改變電阻R2的阻值就可獲得連續可調的輸出電壓，輸出電壓Uo近似值等于Uxx（1+R2/R1）。（2）最高輸出電壓受穩壓器最大輸入電壓及最小輸入輸出壓差的限制，該固定式三端集成穩壓集成電路7805最大輸入電壓為35V，輸入輸出差要保持2V以上，若該電路中由于穩壓器的直流輸入電壓為+14V，所以該電路的輸出最大值為+12V（可直接用12V的開關適配器接到7805的1引腳，此時通過實驗可以得到最大10.6V的直流，我所用的R1=200歐姆，R2為1k的電位器）。
